Estado actual de las herramientas internacionales de procesamiento de discos de frenos

En el pasado, había aproximadamente dos opciones para el mecanizado de herramientas de corte para discos de freno. Las ventajas y desventajas específicas son las siguientes:

• Inserto de Carburo + Inserto de Cerámica

• El efecto de procesamiento del uso de este programa CBN Insertar para procesar el disco de frenoProcedimientos de procesamiento: el mecanizado áspero, el semi-finos y el acabado se completan en dos máquinas herramientas respectivamente




• Desventajas: doble sujeción, baja eficiencia de procesamiento, difícil de garantizar la precisión del procesamiento, la baja eficiencia de corte de las palas recubiertas de carburo, el mal acabado de la superficie del disco de freno, la gran resistencia de corte, el estrés en la superficie de las fundiciones y las grandes fluctuaciones dimensionales.

• Inserto de PCBN Soldado

•


Procedimiento de procesos: el mecanizado en bruto y el mecanizado de finalización se completan en dos máquinas herramientas respectivamente

Desventajas: doble sujeción, baja eficiencia de procesamiento, difícil de garantizar la precisión del procesamiento, la cuchilla de soldadura de PCBN, la instalación compleja y el ajuste de la punta de la herramienta, múltiples ajustes a la herramienta, difícil de garantizar la precisión del procesamiento de la superficie del freno.

Con la popularización de más y más líneas de producción de CNC de disco de freno de alta potencia y alta rigidez, y equipadas con inserciones CBN indexables de precisión, el procesamiento y la fabricación de discos de frenos pueden realizar completamente la realización de un procesamiento de "incrementación y acabado de la integración"

Comparación entre insertos cerámicos e insertos de CBN(SBN850)

1. La cerámica se utiliza a menudo para acabados, mientras que el CBN SBN850 puede utilizarse tanto para desbaste como para acabado, sin cambiar la plaquita durante el procesamiento, lo que mejora considerablemente la eficiencia.

2. El CBN SBN850 ofrece mayor resistencia al desgaste y una vida útil de la herramienta de 5 a 7 veces mayor que la cerámica, pero su precio no es 5-7 veces mayor y el coste por componente es bajo.

3. El CBN puede sustituir directamente el mismo tipo de cerámica con diversos Dimple necesarios para el procesamiento de discos de freno, como CNGX y SNGX.

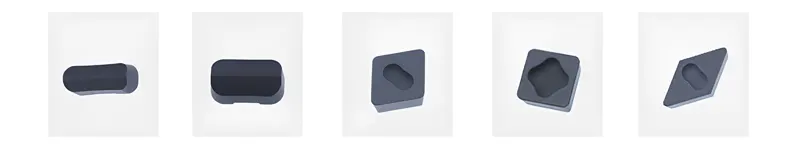

Insertoss de cerámica

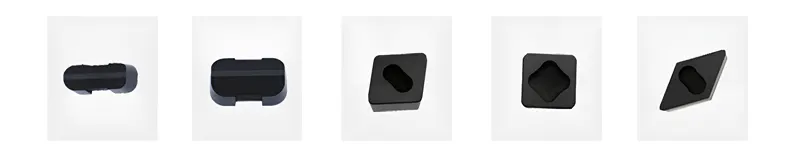

Insertos de CBN(Grado:SBN850   Marca:SCBN TOOLS)

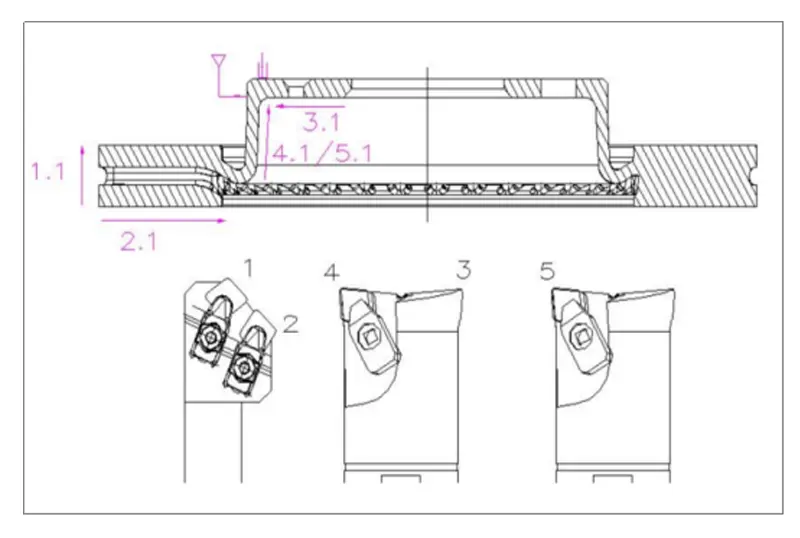

Esquema actual de procesamiento avanzado de discos de freno

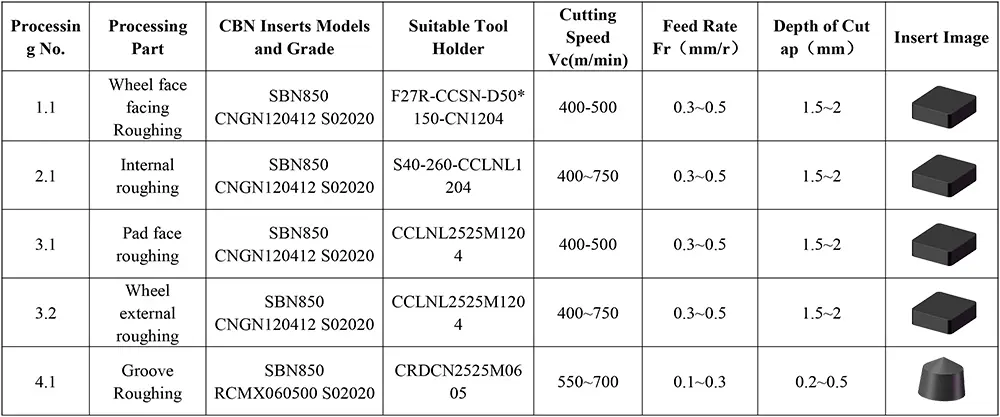

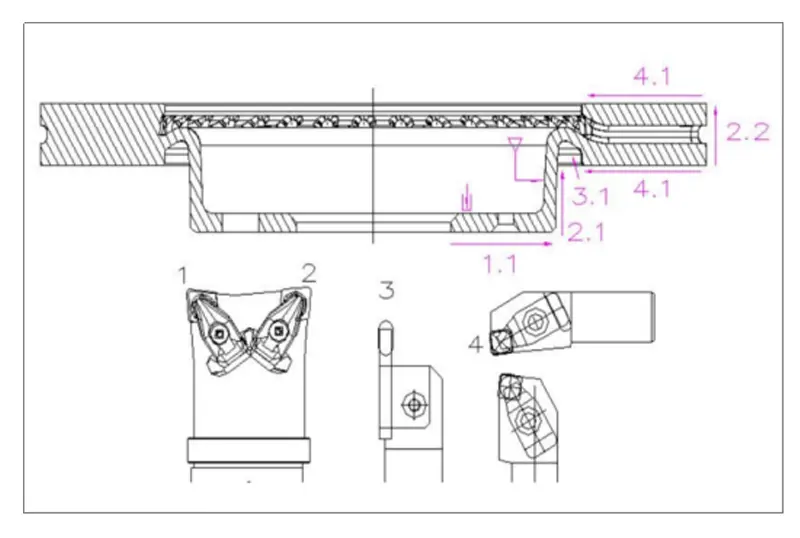

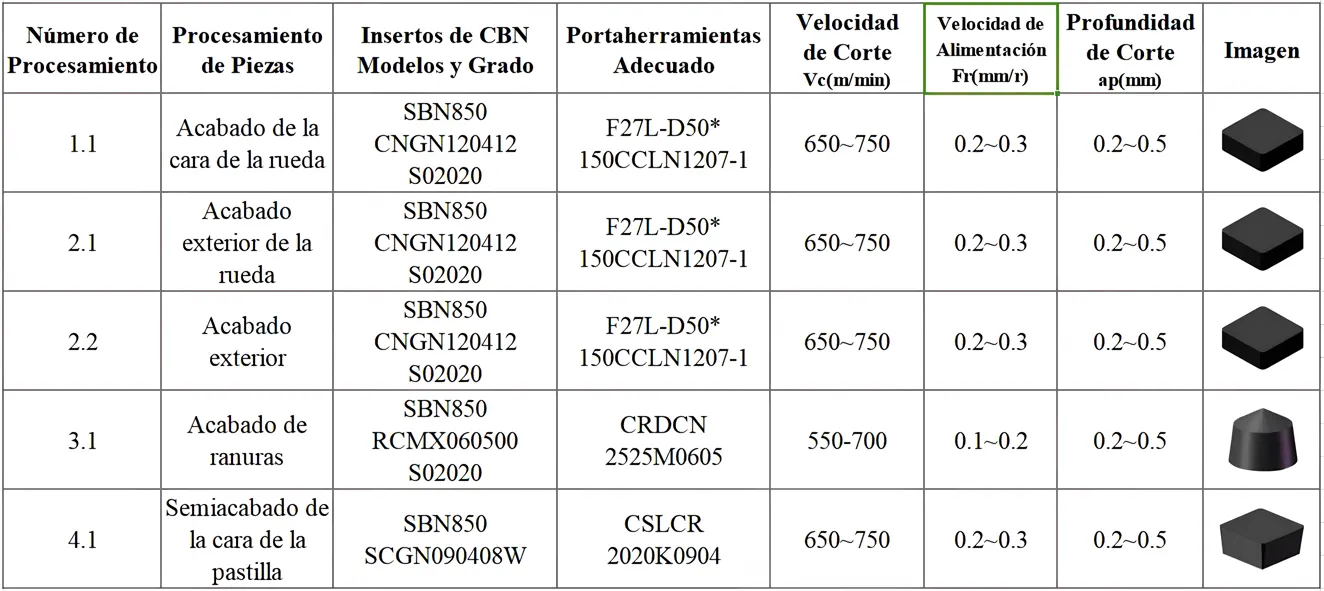

Primer Proceso

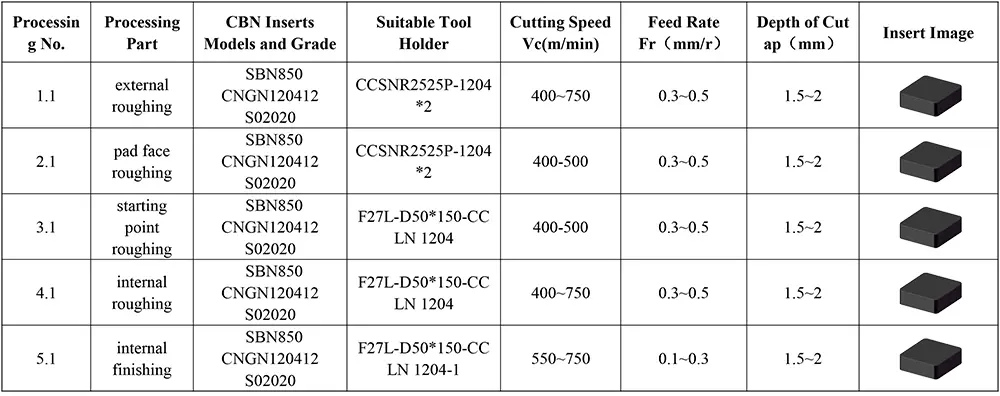

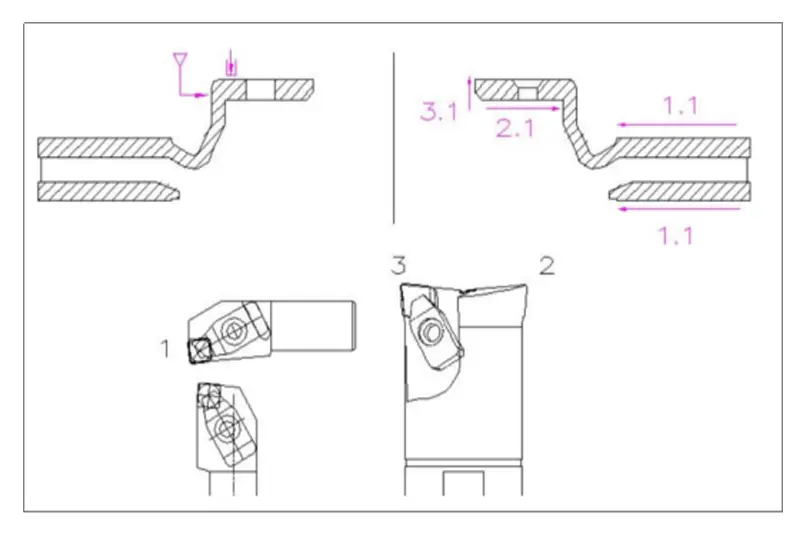

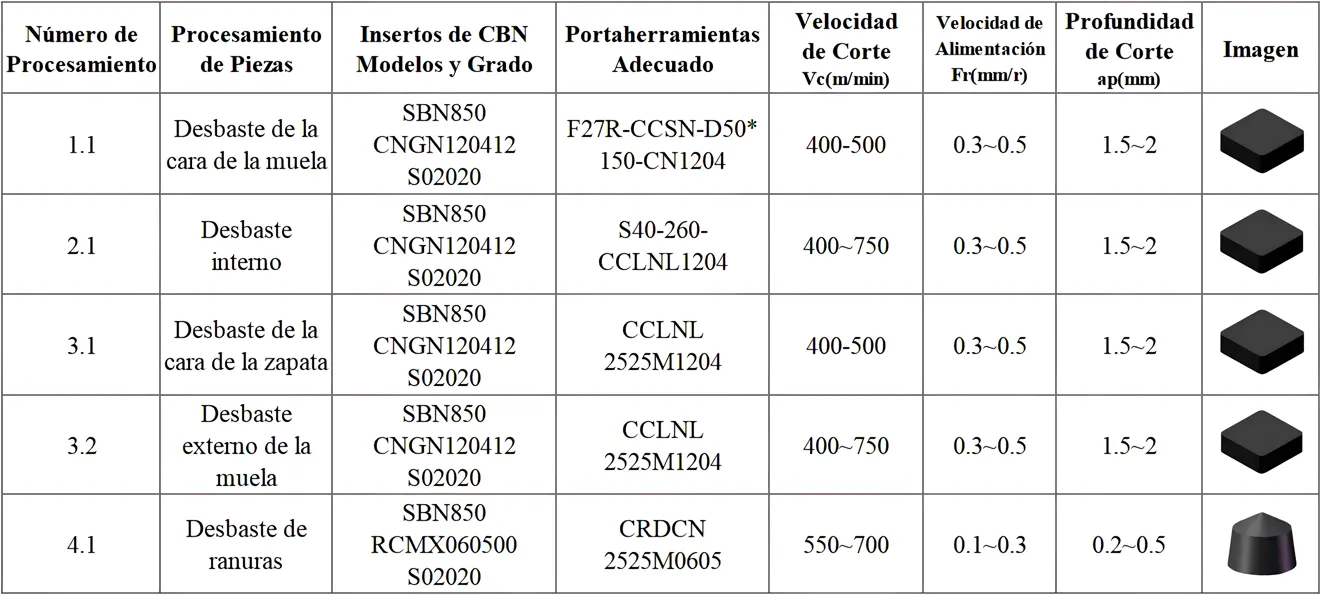

Segundo Proceso

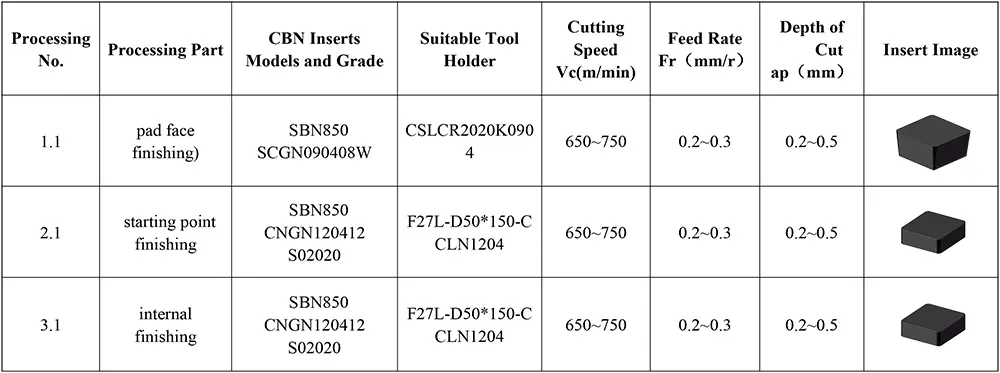

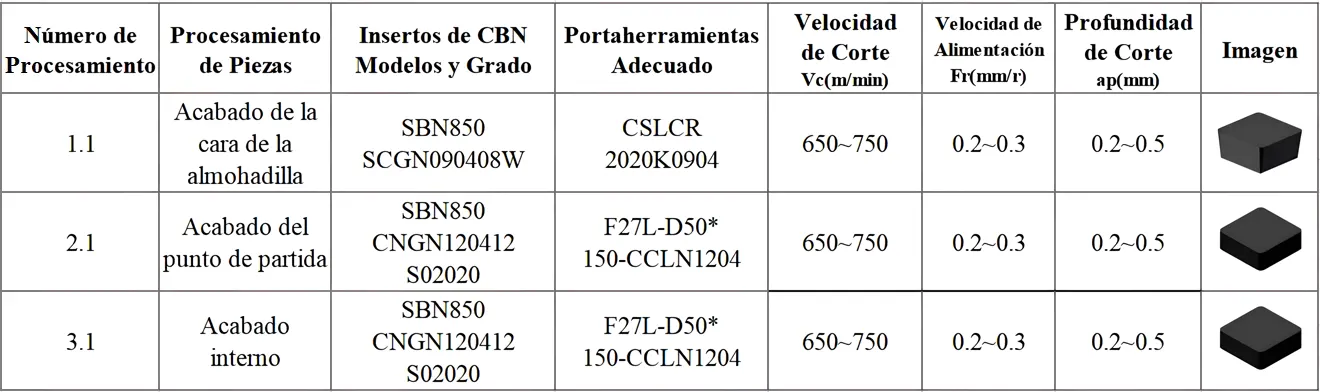

Tercer Proceso

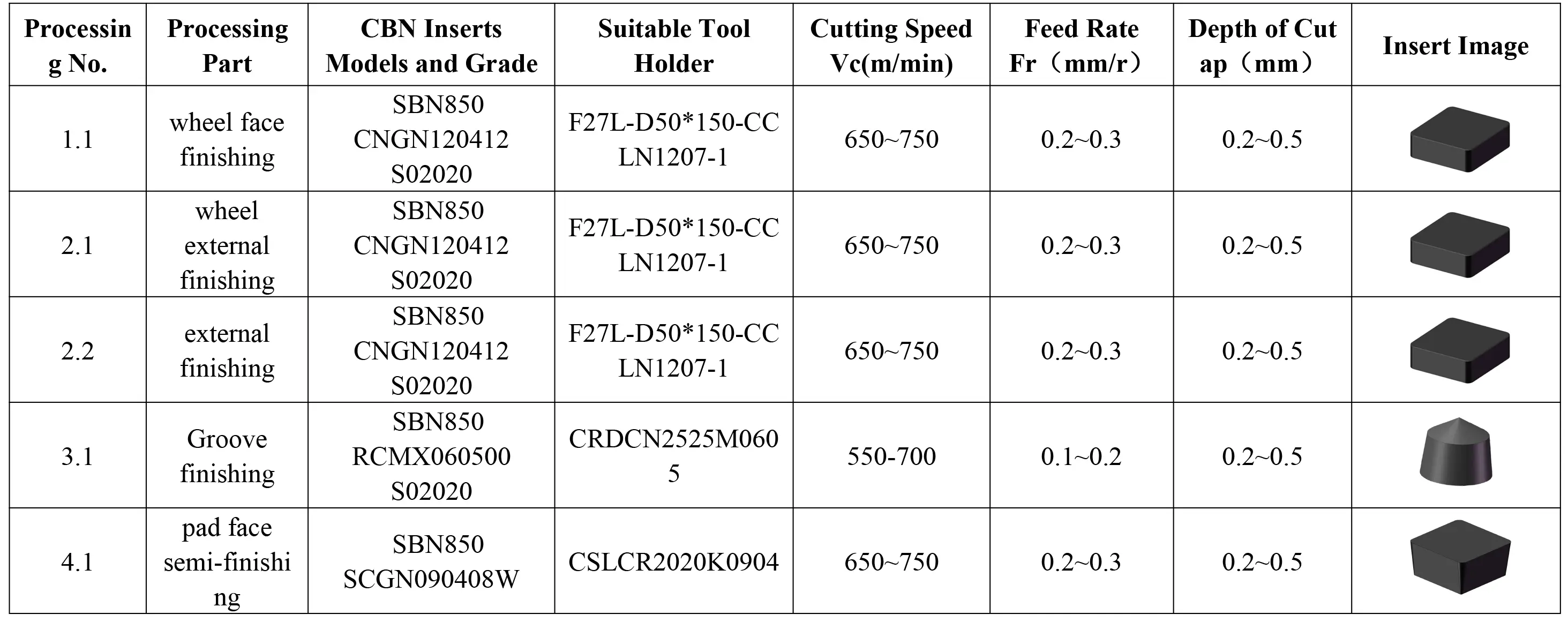

Proceso Forth

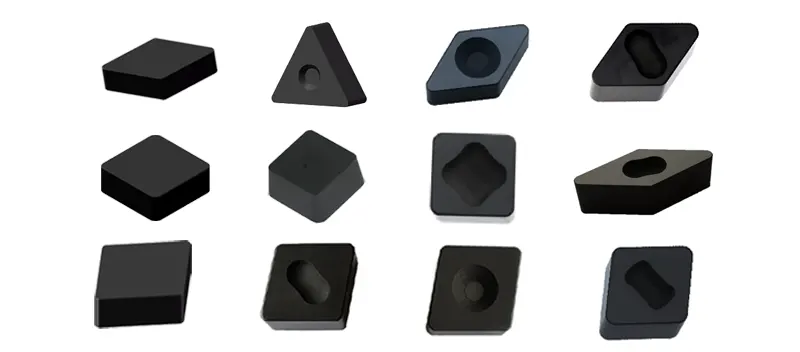

Para las siguientes insertos, podemos proporcionar insertos de CBN(SBN850) correspondientes

El efecto de procesamiento del uso de este programa CBN Insertos(SBN850 SCBN TOOLS) para procesar el disco de freno

1.Eficiencia de procesamiento

1) El inserto de CBN sólido es más adecuado para un procesamiento de alta velocidad, alta alimentación y corta profunda

2) El inserto de CBN sólido se procesa en un proceso rugoso y fino, con menos pasos de procesamiento, menos tiempos de cambio de herramienta, tiempo de procesamiento acortado y eficiencia de procesamiento enormemente mejorada.

2. Vida de herramientas

1) El inserto CBN SBN850 tiene una buena resistencia al desgaste, una larga vida útil y una mayor precisión de la pieza de trabajo, que sienta las bases para una mayor precisión y un corte más estable en el acabado;

2) El inserto de CBN sólido realiza el corte de alta velocidad, reduce la frecuencia del cambio de herramienta y mejora enormemente la eficiencia del procesamiento.

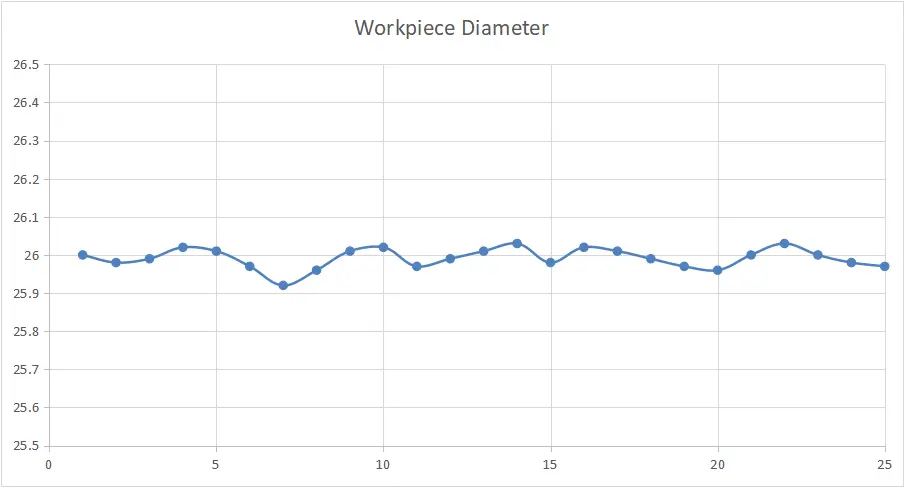

3. El disco de freno de alta precisión

1) El disco de freno adopta este esquema de procesamiento, la fuerza de corte es pequeña en todo el proceso de procesamiento, y el estrés interno del disco de freno es pequeño, de modo que la fluctuación del tamaño del disco de freno después del acabado se reduce;

2) Los insertos SBN850 sólidos CBN tienen una larga vida útil y una buena indexabilidad, lo que garantiza la estabilidad dimensional y el paralelismo de la superficie del freno del disco de freno, lo que hace que el proceso de funcionamiento del automóvil sea más estable y el rendimiento de frenado mejor.

En Conclusión

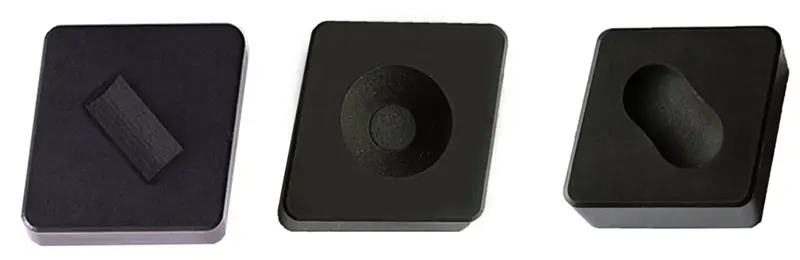

En la actualidad, la mayoría de los fabricantes de discos de frenos nacionales e internacionales han realizado una producción totalmente automatizada. Los insertos CBN son muy maduros en este campo de procesamiento, y han reemplazado con éxito inserciones recubiertas de aleación e inserciones de cerámica, convirtiéndose en la herramienta convencional en la industria de procesamiento de discos de frenos. Si algunos usuarios finales usan cuchillas de cerámica en varias formas y no están dispuestos a cambiar el soporte de herramientas, también podemos proporcionar servicios personalizados. Los siguientes son pozos de posicionamiento comúnmente utilizados, y otros formularios también se pueden personalizar de acuerdo con las necesidades del cliente.

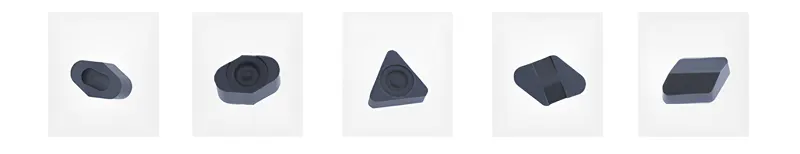

Para el mecanizado de discos de freno, disponemos de las siguientes insertos

Para otras insertos de cerámica, podemos proporcionar CBN(SBN850) correspondiente según sus dibujos
